Планетарные мотор-редукторы 3МП

Мотор-редукторы планетарные одно-, двух-, трехступенчатые типа МПЗ предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Габарит
Цена: от 25 000 ₽

Технические характеристики

Пример условного обозначения

3МП 31_5- условное обозначение

1. Тип мотор-редуктора
2. Радиус расположения осей сателлитов, мм.
3. Номинальная частота вращения выходного вала, об/мин.
4. Мощность комплектующего электродвигателя, кВт.
5. Наличие у электродвигателя
    электромагнитного тормоза(E-один тормоз; EE - двойной тормоз).
6. Конструктивное исполнение по способу монтажа.
7. Вариант исполнения выходного вала.
8. Наличие у электродвигателя блока независимой вентиляции.
9. Наличие у электродвигателя термодатчика (TF; TH).
10. Наличие у электродвигателя энкодера.
11. Монтажная позиция редуктора (G110, G120, G130, G140, G150,G160,G310, G320, G330).
12. Дополнительные опции
(1ExdllBT4 - степень взрывозащиты,
  AL - металлическая крыльчатка,
  2В - второй выход вала электродвигателя,
  MF - устройство ручного растормаживания тормоза с механической фиксацией,
  ZK - защитная крышка кожуха крыльчатки.

Габаритные и присоединительные размеры

Исполнение на лапах

Мотор-редуктор 3МП-31.5 исполнение на лапах

Исполнение на фланце

Мотор-редуктор 3МП_31.5-фланец


Габаритные и присоединительные размеры валов

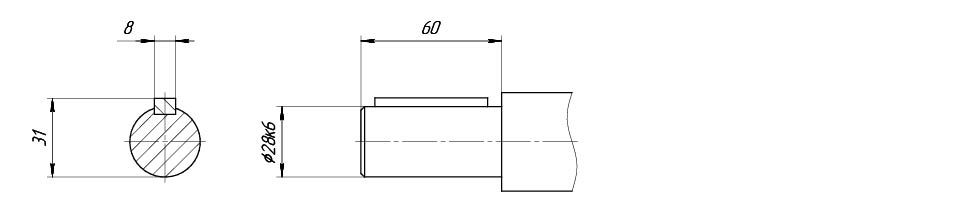

Цилиндрический вал

Мотор-редуктор 3МП_31.5-исполнение выходного вала (цилиндрический)

Конический вал

Мотор-редуктор 3МП-31.5-исполнение выходного вала (конический)

Таблица подбора редуктора

Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Н.м Комплектующий электродвигатель Допускаемая радиально- консольная нагрузка на
выходном валу, Н
КПД
редукторной части, %
Масса редукторной части, кг (не более)
Марка Мощность, кВт
трехступенчатые
3,55 230 АИР63А6 0,18 3500 96 24
4,4 210 АИР63А6 0,18
5,6 195 АИР63А6 0,18
7,1 230 АИР63А4 0,25
9 180 АИР63А4 0,25
12,5 180 АИР63А4 0,25
16 210 АИР63А2 0,37
двухступенчатые
18 190 АИР80А8 0,37 3300 97 19
130 АИР71В8 0,25
22,4 225 АИР80В8 0,55
105 АИР71В8 0,25
28 180 АИР71В6 0,55
120 АИР71А6 0,37
35,5 195 АИР71В4 0,75
  145 АИР71А4 0,55
45 160 АИР71В4 0,75
115 АИР71А4 0,55
56 180 АИР71В2 1,1
120 АИР71А2 0,75
71 195 АИР80А2 1,5
145 АИР71В2 1,1
90 225 АИР80В2 2,2
115 АИР71В2 1,1
одноступенчатые
112 185 АИР100LА6 2,2 1800 98 23
125 АИР90L6 1,5
140 200 АИР100S4 3
145 АИР90L4 2,2
180 210 АИР100L4 4
115 АИР90L4 2,2
280 185 АИР100L2 5,5
135 АИР100S2 4

Монтажные позиции

Монтажные позиции мотор-редуктора 3МП-31,5

Условия эксплуатации

  • Однонаправленная постоянная нагрузка;
  • Вращение вала в любую сторону;
  • Неагрессивная внешняя среда (исключение возможности взрыва);
  • Вторая категория размещения (в помещениях с колебанием влажности воздуха и температуры меньшим, чем на улице), необходимая температура -45°С - +40°С;
  • Третья категория размещения (в помещениях со значительно меньшими колебаниями атмосферных условий по сравнению с улицей), необходимая температура -45°С - +40°С;
  • Умеренный климат (У) для второй и третей категорий, либо тропический (Т) для второй;
  • Высота над уровнем моря до 1000 м.


От 3 рабочих дней

Условия эксплуатации

  • Однонаправленная постоянная нагрузка;
  • Вращение вала в любую сторону;
  • Неагрессивная внешняя среда (исключение возможности взрыва);
  • Вторая категория размещения (в помещениях с колебанием влажности воздуха и температуры меньшим, чем на улице), необходимая температура -45°С - +40°С;
  • Третья категория размещения (в помещениях со значительно меньшими колебаниями атмосферных условий по сравнению с улицей), необходимая температура -45°С - +40°С;
  • Умеренный климат (У) для второй и третей категорий, либо тропический (Т) для второй;
  • Высота над уровнем моря до 1000 м.
