Мотор-редукторы TRC в Пензе

Цилиндрические мотор-редукторы
Габарит
Цена по запросу

Серия TRC цилиндрических соосных мотор-редукторов - это продукт нового поколения, разработанный на основе модульной конструкции. Редукторы могут комплектоваться общепромышленными, взрывозащищенными двигателями, двигателями со встроенным тормозом, сервомоторами, двигателями, предназначенными для работы с частотным преобразователем.

Монтажные положения

Редуктор имеет шесть монтажных положений и возможность лапового либо фланцевого крепления, что позволяет данному продукту являться универсальным в плане пространственного крепления.

Применение

Данный продукт используется в качестве привода в таких отраслях промышленности, как пищевая промышленность, химическая, легкая промышленность, в подъемном оборудовании, металлургии, деревообрабатывающей промышленности ит.д.

Особенности

  • Компактное исполнение
  • Низкий шум, Низкая вибрация
  • Продуманный дизайн, позволяющий использовать редукторы в широком спектре оборудования
  • Модульная структура, позволяющая создавать различные модификации
  • Алюминиевый корпус, малый вес
  • Высокотехнологичная обработка шестерней
  • Передаточное отношение от 3,66 до 54
  • Выходной момент от 120 до 500 Нм

Технические характеристики

Условное обозначение:

TRC01 условное обозначение.png

1. Модель редуктора
2. Исполнение: без обозначения - на лапах,
     F - фланцевое исполнение, фланец B5
3. Габарит мотор-редуктора (01, 02, 03, 04).
4. Передаточное число.
5. Номинальная частота вращения выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7.  Наличие электромагнитного тормоза у электродвигателя
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8. Тип фланца электродвигателя (В5; В14).
9. Монтажная позиция редуктора (M1, M2, M3, M4, M5, M6).
10. Дополнительные опции.


Габаритные и присоединительные размеры

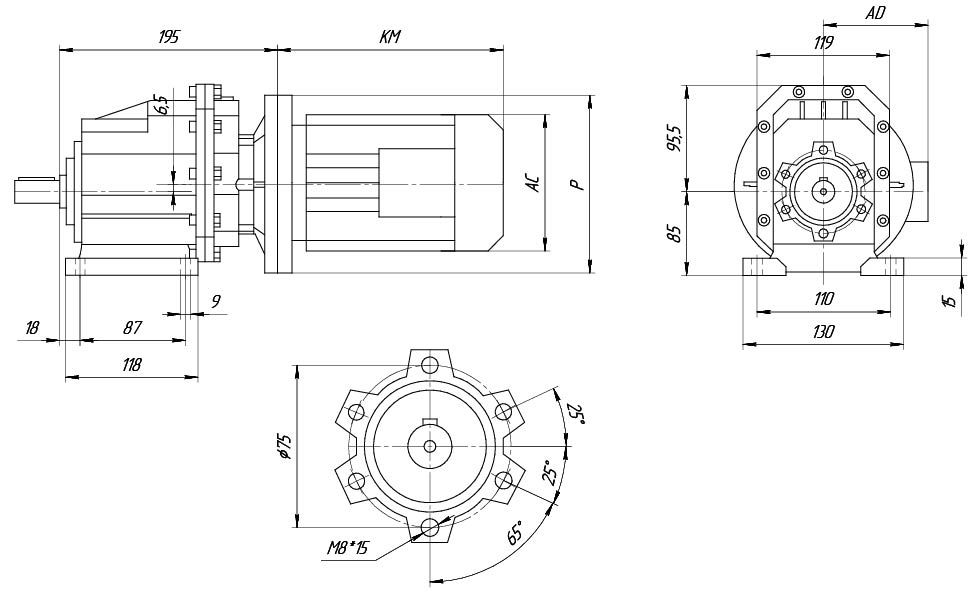

UD-TRC01...

Мотор-редуктор UD-TRC-01-01.jpg

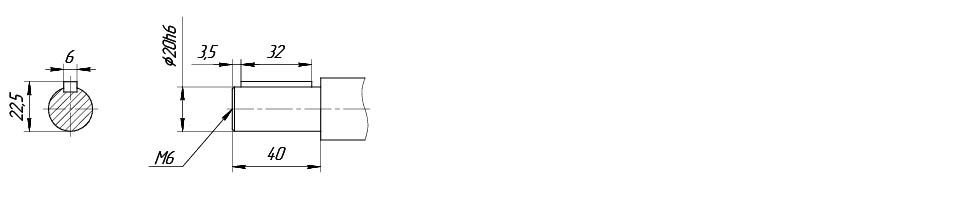

Цельный выходной вал

Мотор-редуктор UD-TRC-01-02.jpg

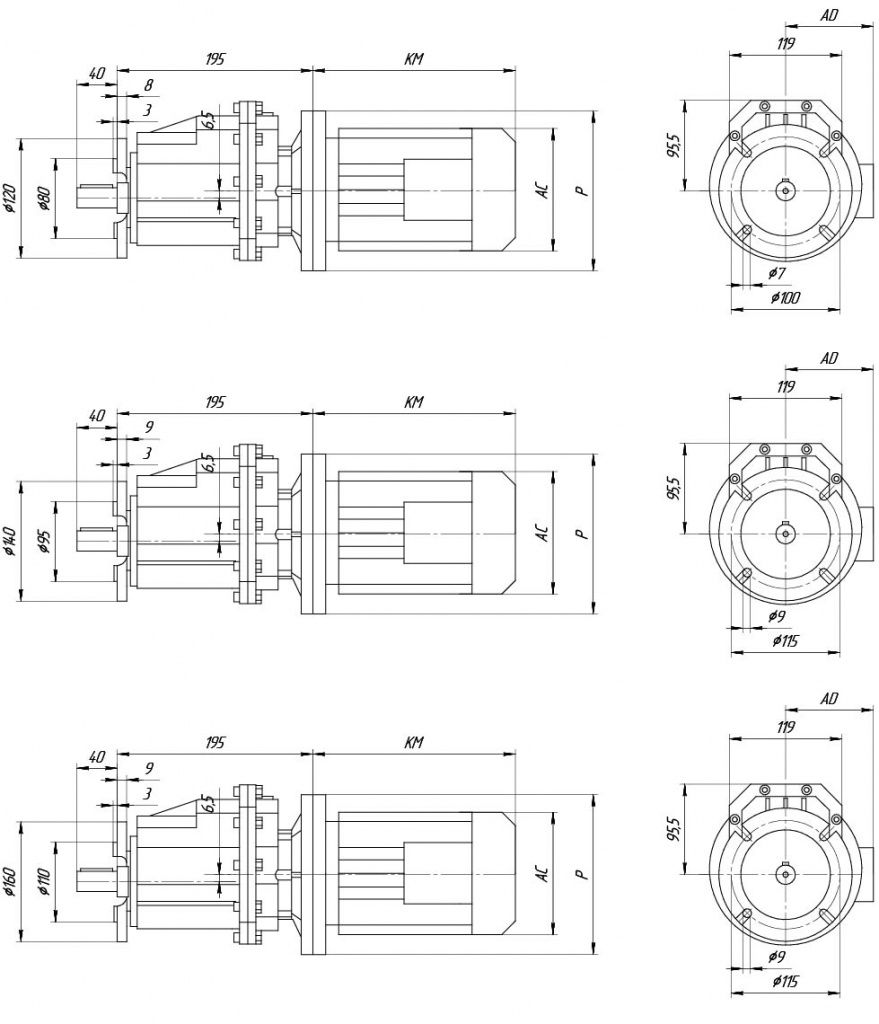

UD-TRCF01...

Мотор-редуктор UD-TRC-01-03.jpg

Цельный выходной вал

Мотор-редуктор UD-TRC-01-02.jpg

Таблица подбора редуктора

Мощность, кВт Частотавращения выходного вала, об/мин Передаточное число Крутящий момент, Нм Допустимая радиальная нагрузка, Н Сервис- фактор Частота вращения эл.двигателя
0,12 26 53,33 42 2600 2,9 1400
31 45,89 36 2600 3,3
35 40,1 32 2600 3,8
39 35,47 28 2560 4,3
49 28,5 22 2380 5,4
59 23,56 18,5 2230 6,5
71 19,83 15,6 2100 7,7
78 17,86 14 2030 6,4
96 14,62 11,5 1900 10,4
101 13.80 10,8 1860 8,3
118 11,9 9,4 1770 12,8
143 9,81 7,7 1660 15,6
153 9,17 7,2 1630 11,1
181 7,72 6,1 1540 13,2
246 5,69 4,5 1390 15,7
302 4,63 3,6 1290 19,2
366 3,82 3 1210 23,3
16,9 53,33 65 2600 1,8 1400
19,6 45,89 56 2600 2,1
22 40,1 49 2600 2,4
25 35,47 43 2560 2,8
32 28,5 35 2380 3,4
38 23,56 29 2230 4,2
45 19,83 24 2100 5
50 17,86 22 2030 4,1
62 14,62 17,9 1900 6,7
65 13.80* 16,9 1860 5,3
76 11,9 14,5 1770 8,2
92 9,81 12 1660 10
98 9,17 11,2 1630 7,1
117 7,72 9,4 1540 8,5
158 5,69 7 1390 10,1
194 4,63 5,7 1290 12,4
236 3,82 4,7 1210 15
0,18 26 53,33 63 2600 1,9 1400
31 45,89 54 2600 2,2
35 40,1 47 2600 2,5
39 35,47 42 2560 2,9
49 28,5 34 2380 3,6
59 23,56 28 2230 4,3
71 19,83 23 2100 5,1
78 17,86 21 2030 4,3
96 14,62 17,2 1900 7
0,18 101 13.80* 16,3 1860 5,5 1400
118 11,9 14 1770 8,6
143 9,81 11,6 1660 10,4
153 9,17 10,8 1630 7,4
181 7,72 9,1 1540 00 CO
246 5,69 6,7 1390 10,4
302 4,63 5,5 1290 12,8
366 3,82 4,5 1210 15,5
16,9 53,33 98 2600 1,2 900
19,6 45,89 84 2600 1,4
22 40,1 74 2600 1,6
25 35,47 65 2600 1,8
32 28,5 52 2600 2,3
38 23,56 43 2580 2,8
45 19,83 36 2440 3,3
50 17,86 33 2360 2,7
0,25 26 53,33 87 2600 1,4 1400
31 45,89 75 2600 1,6
35 40,1 66 2600 1,8
39 35,47 58 2560 2,1
49 28,5 47 2380 2,6
59 23,56 39 2230 3,1
71 19,83 32 2100 3,7
78 17,86 29 2030 3,1
96 14,62 24 1900 5
101 13.80* 23 1860 4
118 11,9 19,5 1770 6,2
143 9,81 16,1 1660 7,5
153 9,17 15 1630 5,3
181 7,72 12,6 1540 6,3
246 5,69 9,3 1390 7,5
302 4,63 7,6 1290 9,2
366 3,82 6,3 1210 11,2
16,9 53,33 136 2600 0,88 900
19,6 45,89 117 2600 1
22 40,1 102 2600 1,2
25 35,47 90 2600 1,3
32 28,5 73 2600 1,7
38 23,56 60 2580 2
45 19,83 51 2440 2,4
50 17,86 45 2360 2
62 14,62 37 2200 3,2
65 13.80* 35 2160 2,6
76 11,9 30 2060 4
92 9,81 25 1930 4,8
98 9,17 23 1890 3,4
117 7,72 19,7 1780 4,1
158 5,69 14,5 1610 4,8
194 4,63 11,8 1500 5,9
236 3,82 9,7 1410 7,2
0,37 26 53,33 129 2600 0,93 1400
31 45,89 111 2600 1,1
35 40,1 97 2600 1,2
39 35,47 86 2560 1,4
49 28,5 69 2380 1,7
59 23,56 57 2230 2,1
71 19,83 48 2100 2,5
78 17,86 43 2030 2,1
96 14,62 35 1900 3,4
101 13.80* 33 1860 2,7
118 11,9 29 1770 4,2
143 9,81 24 1660 5
153 9,17 22 1630 3,6
181 7,72 18,7 1540 4,3
246 5,69 13,8 1390 5,1
302 4,63 11,2 1290 6,2
366 3,82 9,3 1210 7,6
0,37 25 35,47 134 2600 0,9 900
32 28,5 107 2600 1,1
38 23,56 89 2580 1,4
45 19,83 75 2440 1,6
50 17,86 67 2360 1,3
62 14,62 55 2200 2,2
65 13.80* 52 2160 1,7
76 11,9 45 2060 2,7
92 9,81 37 1930 3,2
98 9,17 35 1890 2,3
117 7,72 29 1780 2,7
0,55 53 53,33 96 2320 1,2 2950
61 45,89 83 2210 1,5
70 40,1 72 2110 1,7
79 35,47 64 2030 1,9
98 28,5 51 1880 2,3
119 23,56 42 1770 2,8
141 19,83 36 1670 3,4
157 17,86 32 1610 2,8
203 13.80* 25 1480 3,6
39 35,47 128 2560 0,94 1400
49 28,5 103 2380 1,2
59 23,56 85 2230 1,4
71 19,83 71 2100 1,7
78 17,86 64 2030 1,4
96 14,62 53 1900 2,3
101 13.80* 50 1860 1,8
118 11,9 43 1770 2,8
143 9,81 35 1660 3,4
153 9,17 33 1630 2,4
181 7,72 28 1540 2,9
246 5,69 20 1390 3,4
302 4,63 16,7 1290 4,2
366 3,82 13,8 1210 5,1
38 23,56 132 2580 0,91 900
45 19,83 111 2440 1,1
62 14,62 82 2200 1,5
65 13.80* 77 2160 1,2
76 11,9 67 2060 1,8
92 9,81 55 1930 2,2
98 9,17 51 1890 1,6
117 7,72 43 1780 1,8
158 5,69 32 1610 2,2
194 4,63 26 1500 2,7
236 3,82 21 1410 3,3
0,75 61 45,89 113 2210 1,1 2950
70 40,1 98 2110 1,2
79 35,47 87 2030 1,4
98 28,5 70 1880 1,7
119 23,56 58 1770 2,1
141 19,83 49 1670 2,5
157 17,86 44 1610 2,1
192 14,62 36 1510 3,3
203 13.80* 34 1480 2,7
59 23,56 116 2230 1 1400
71 19,83 97 2100 1,2
78 17,86 88 2030 1
96 14,62 72 1900 1,7
101 13.80* 68 1860 1,3
118 11,9 58 1770 2,1
143 9,81 48 1660 2,5
153 9,17 45 1630 1,8
181 7,72 38 1540 2,1
246 5,69 28 1390 2,5
302 4,63 23 1290 3,1
366 3,82 18,8 1210 3,7
62 14,62 112 2200 1,1 900
76 11,9 91 2060 1,3
92 9,81 75 1930 1,6
98 9,17 70 1890 1,1
117 7,72 59 1780 1,4
158 5,69 43 1610 1,6
194 4,63 35 1500 2
236 3,82 29 1410 2,4
1,1 98 28,5 103 1880 1,2 2950
119 23,56 85 1770 1,4
141 19,83 71 1670 1,7
157 17,86 64 1610 1,4
192 14,62 53 1510 2,3
203 13.80* 50 1480 1,8
235 11,9 43 1410 2,8
285 9,81 35 1320 3,4
305 9,17 33 1290 2,4
363 7,72 28 1220 2,9
492 5,69 20 1100 3,4
605 4,63 16,7 1030 4,2
733 3,82 13,8 960 5,1
96 14,62 105 1900 1,1 1400
118 11,9 86 1770 1,4
143 9,81 71 1660 1,7
153 9,17 66 1630 1,2
181 7,72 56 1540 1,4
246 5,69 41 1390 1,7
302 4,63 33 1290 2,1
366 3,82 28 1210 2,5
92 9,81 110 1930 1,1 900
117 7,72 87 1780 0,92
158 5,69 64 1610 1,1
194 4,63 52 1500 1,3
236 3,82 43 1410 1,6
1,5 119 23,56 116 1770 1 2950
141 19,83 97 1670 1,2
192 14,62 72 1510 1,7
203 13.80* 68 1480 1,3
235 11,9 58 1410 2,1
285 9,81 48 1320 2,5 2950
305 9,17 45 1290 1,8
363 7,72 38 1220 2,1
492 5,69 28 1100 2,5
605 4,63 23 1030 3,1
733 3,82 18,8 960 3,7
118 11,9 117 1770 to 1400
143 9,81 96 1660 1,2
153 9,17 90 1630 0,89
181 7,72 76 1540 1,1
246 5,69 56 1390 1,3
302 4,63 45 1290 1,5
366 3,82 38 1210 1,9

Монтажное положение:

Мотор-редукторы UD-R монтажные исполнения.jpg
