Цилиндрические горизонтальные двухступенчатые редукторы

Редукторы цилиндрические горизонтальные двухступенчатые общего назначения ГД

Габарит
Цена: от 0 ₽ Редукторы цилиндрические горизонтальные двухступенчатые общего назначения ГД

Технические характеристики

Условное обозначение:

ГД III условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки (21-новое обозначение, А- старое обозначение).

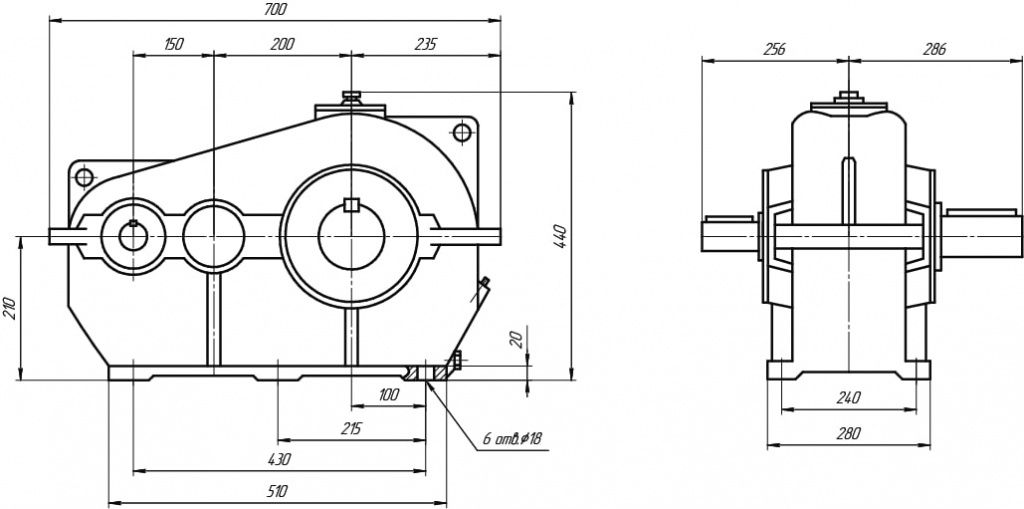

Габаритные и присоединительные размеры

ГД III основной.jpg

Размеры валов

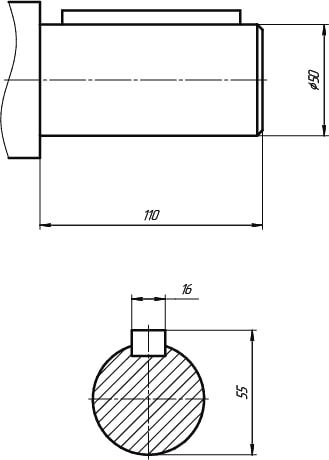

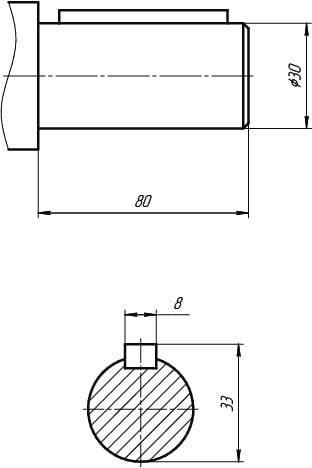

  Входной цилиндрический вал                                                                           Выходной цилиндрический вал

ГД III входной вал цилиндрический.jpg                                                                                  ГД III выходной вал цилиндрический.jpg


Таблица подбора редуктора

Типоразмер Передаточное число Скорость вращения быстроходного вала, об/мин Мощность на быстроходном валу, кВт Вес, кг Обьем масла, л
ГД-III 10.35 750 7.0 170 11.2
1000 6.6
1500 14
31.36 750 2.4 175 6.7
1000 3.4
1500 4.8
49.84 750 1.5 180 6.7
1000 2
1500 3.4


Варианты сборки


Вариант сборки.jpg
