Цилиндрические горизонтальные двухступенчатые редукторы

Цилиндрические горизонтальные двухступенчатые редукторы Ц2У (100, 125, 160, 200, 250)

Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные двухступенчатые редукторы Ц2У (100, 125, 160, 200, 250)

Технические характеристики

Условное обозначение:

Ц2У 100 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Ц - цилиндрический выходной вал.

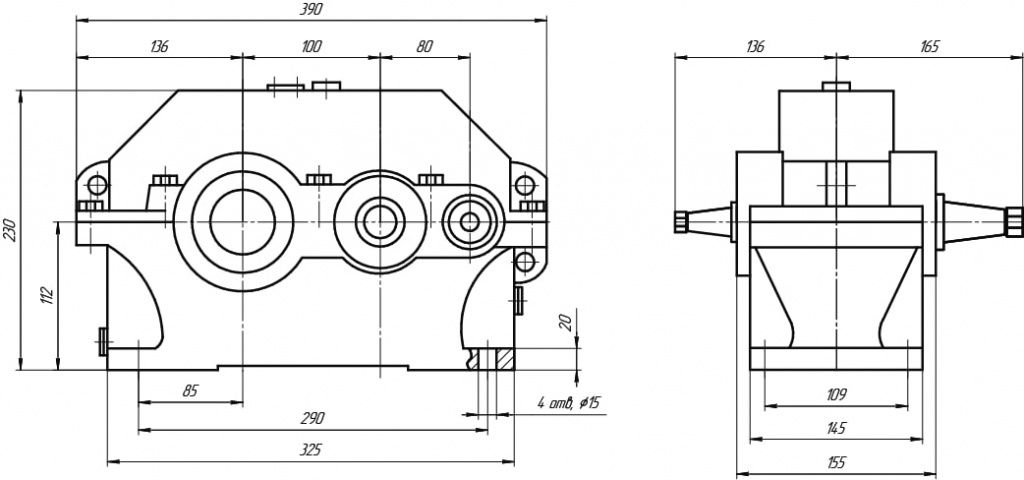

Габаритные и присоединительные размеры

Ц2У 100 условное обозначение.jpg

Размеры валов

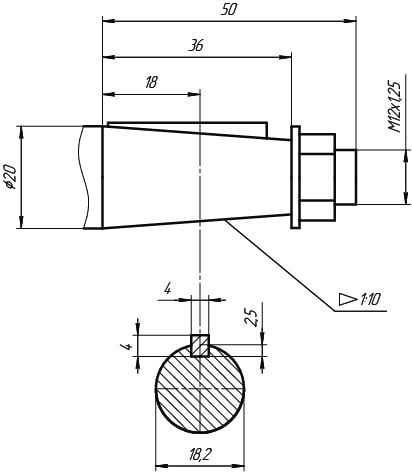

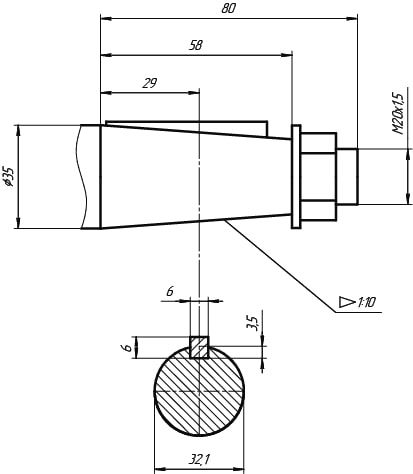

             Входной конический вал                                                                          Выходной цилиндрический вал

Ц2У 100 Входной вал конический.jpg                                                Ц2У 100 ВЫходной вал конический.jpg


Таблица подбора редуктора

Параметры Типоразмер 1Ц2У
1Ц2У 100
Номинальные передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40
Ном. крутящий момент на вых. валу
при длительной работе с постоянной нагрузкой,
Нм
непрерывный (Н) ПВ=100% 315
Номинальный крутящий момент
на вых. валу при работе редуктора
в повторно-кратковременных режимах, Нм
тяжелый (Т) ПВ=40% 315
средний (С) ПВ=25%
легкий (Л)
ПВ=15%
Допускаемая радиальная
консольная нагрузка,
приложенная в середине
посадочной части вала, Н
входного непрерывный (Н) ПВ=100% 500
тяжелый (Т) ПВ=40%
средний (С) ПВ=25%
легкий (Л)
ПВ=15%
выходного непрерывный(Н) ПВ=100% 4500
тяжелый (Т) ПВ=40%
средний (С) ПВ=25%
легкий (Л)
ПВ=15%
КПД, не менее 0,97
Масса, кг с чугунным корпусом 37
с алюминиевым корпусом 21

Варианты сборки


Вариант сборки для Ц2У100..250.jpg
