Цилиндрические горизонтальные двухступенчатые редукторы

Цилиндрические горизонтальные крановые редукторы РК

Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные крановые редукторы РК

Технические характеристики

Условное обозначение:

РК 450 условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      М- вал в виде части зубчатой муфты).

Габаритные и присоединительные размеры:

РК-450

РК 450-Основной чертеж.jpg


Исполнение входного вала (конический)                                            Исполнение выходного вала (цилиндрический)

РК 450-исполнение входного вала_конический.jpg                                                 РК 450-исполнение выходного вала цилиндрический.jpg

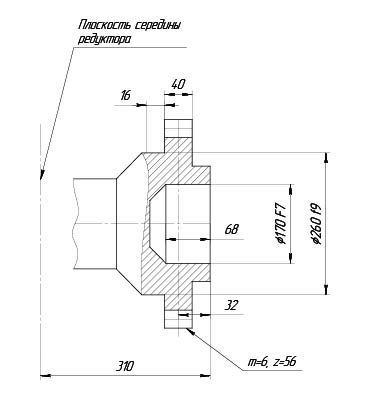

Исполнение выходного вала (зубчатая полумуфта)


РК 450-зубчатая муфта.jpg

Таблица подбора редуктора

Передаточное число Номинальное 8 10 12,5 16 20 22,4 31,5 40 50
Фактическое 8,23 10,35 12,64 15,75 20,49 23,34 31,5 41,52 48,57
Частота вращения, об/мин Режим работы Допускаемый крутящий момент на выходном валу редуктора, Нм
600 Особо легкий 25020 28840 33190 38330 39980 39990 42780 44560 48830
ПВ-15% 18430 19680 21940 23440 23800 23930 24510 23500 24420
ПВ-25% 15990 17090 19070 20510 20750 20850 21150 20450 21360
ПВ-40% 13550 14500 16210 17330 17700 17770 18030 17400 17930
750 Особо легкий 22950 26250 30520 35550 38820 39100 32400 43950 45780
ПВ-15% 16410 17940 19380 20900 23190 22970 23070 23190 24410
ПВ-25% 14260 15620 16780 18160 20260 19960 20000 20020 21060
ПВ-40% 12100 13310 14340 15430 17090 16950 17110 17090 18010
1000 Особо легкий - 22890 26900 31500 37540 37530 40660 42530 44860
ПВ-15% - 15380 17050 17780 19780 19890 20760 22730 23350
ПВ-25% - - 14880 15530 17210 17430 18170 19800 20140
ПВ-40% - - 12590 13180 14650 14770 15290 16860 16940
1250 Особо легкий - - 23810 28130 33690 36100 39680 41900 43580
ПВ-15% - - 14830 16170 18020 17880 18460 21390 21240
ПВ-25% - - 13000 14060 15820 15590 16150 18750 18680
ПВ-40% - - 10990 11950 13480 13130 13610 15820 15750
1500 Особо легкий - - - 25880 31130 33500 38450 40280 43030
ПВ-15% - - - 14650 16480 16410 16540 19290 19840
ПВ-25% - - - 12700 14400 14220 14420 16850 17090
ПВ-40% - - - 10840 12210 12170 12110 14400 14650

  • при длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%;
  • допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.


Варианты сборки

РК 450-схемы сборки.jpg
