Цилиндрические горизонтальные трёхступенчатые редукторы

Цилиндрические горизонтальные трехступенчатые редукторы с зацеплением Новикова Ц3У (315Н, 355Н, 400Н), Ц3Н (450, 500)

Габарит
Цена: от 0 ₽ Цилиндрические горизонтальные трехступенчатые редукторы с зацеплением Новикова Ц3У (315Н, 355Н, 400Н), Ц3Н (450, 500)

Технические характеристики

Условное обозначение:

Ц3У 315Н условное обозначение.png
1. Модель редуктора.
2. Габарит редуктора.
3. Передаточное число.
4. Вариант сборки.
5. Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал),
     (Ц - цилиндрический вал,
      К - конический вал,
      Пшл - полый шлицевой вал,
      Пшп- полый вал со шпоночным пазом,
      М- вал в виде части зубчатой муфты).

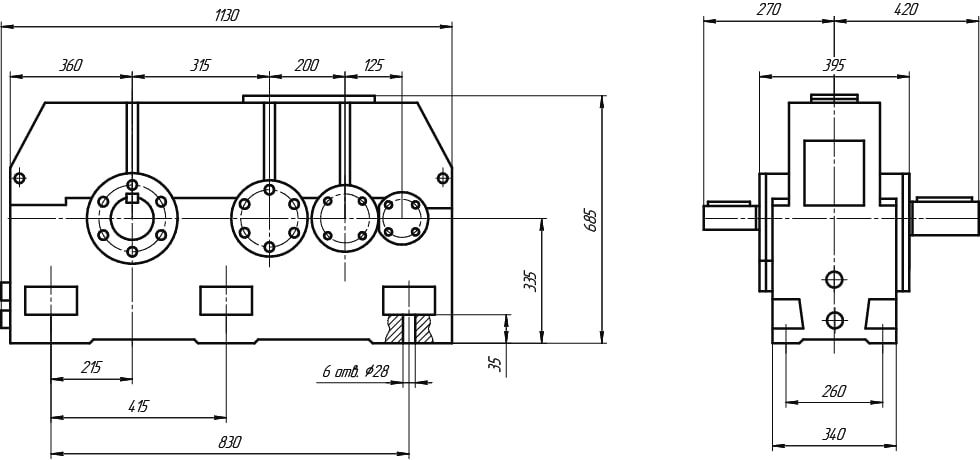

Габаритные и присоединительные размеры

Ц3У 315 основной.jpg

Размеры валов

Входной цилиндрический вал                                                                 Выходной цилиндрический вал

Ц3У 315 Входной вал цилиндрический.jpg                                                                Ц3У 315 Выходной вал цилиндрический.jpg


       Входной конический вал                                                                        Выходной конический вал

Ц3У 315 Входной вал конический.jpg                                      Ц3У 315 Выходной вал конический.jpg


Выходной вал в виде зубчатой полумуфты                  Выходной вал для присоединения приборов и автоматики

 Ц3У 315 Выходной вал зубчатая полумуфта.jpg                                              Ц3У 315 Выходной вал для приборов автоматики.jpg


Таблица подбора редуктора

Основные технические характеристики редукторов
Наименование технических характеристик ЦЗУ-315Н
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Допускаемая радиальная
консольная нагрузка, Н
на быстроходном валу 1120
на тихоходном валу 31500
на т/х валу в виде зубчатой муфты 40000
Номинальный крутящий момент
на тихоходном валу, Н.м
10000
КПД 0,97
Масса, кг 580

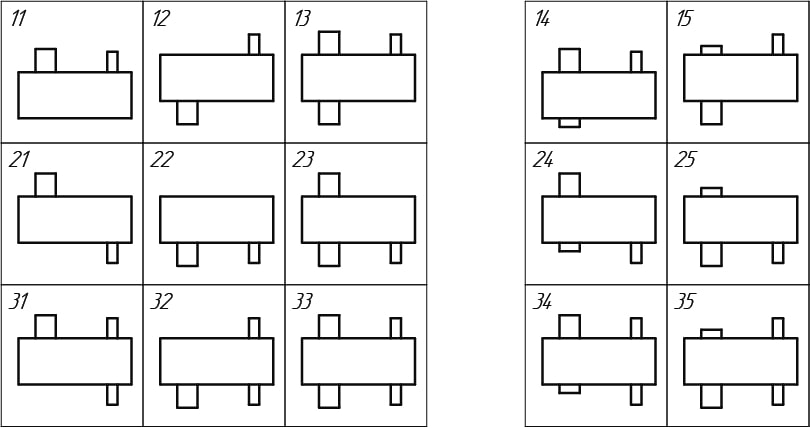

Варианты сборки

Основные                                                                                   Для подключения приборов и автоматики

Ц3У 315...400 Вариант сборки основной.jpg
