Червячный мотор-редуктор с цилиндрической ступенью UD-PC-RV(аналог PC-NMRV)

Цилиндрический червячный мотор-редуктор UD-PC-RV применяется на производстве и занимает лидирующее место по продажам на мировом рынке. Специфическая особенность данного привода заключается в возможности произвести монтаж данного устройства в различных положениях и плоскостях. Во время работы уровень шума сводится к минимуму из-за простоты конструкции привода. Специальная технология литья, осуществляемая под давлением, позволяет достичь максимальной надежности и долговечности редуктора. Прочность данного оборудования достигается монолитной конструкцией. В сравнении с предшественниками данная серия редукторов отличается сравнительно маленьким весом корпуса.

Габарит
Цена: от 0 ₽ Червячный мотор-редуктор с цилиндрической ступенью UD-PC-RV(аналог PC-NMRV)

Технические характеристики

Условное обозначение:

UD-PC063-RV условное обозначение.png

1. Типоразмер цилиндрической ступени (РС63; РС71; PC80; РС90)
2. Модель редуктора.
3. Габарит редуктора.
4. Передаточное число (5;7,5;10;15;20;25;30;40;50;60;80;100)
5. Число оборотов выходного вала, об/мин.
6. Мощность электродвигателя, кВт.
7. Наличие электромагнитного тормоза у электродвигателя,
    (Е- одинарный тормоз, ЕЕ- двойной тормоз,
    Е(МШ)- одинарный малошумный тормоз,
    ЕЕ(МШ)- двойной малошумный тормоз).
8. Тип фланца электродвигателя (В5;В14).
9. Фланец на выходном валу редуктора (FA;FB;FC;FD;FE).
10. Исполнение с выходным валом (SS1;SS2;DS).
11. Исполнение с реактивной штангой (А1;А2).
12. Монтажное положение (В3;В6;В7;В8;V5;V6).
13. Дополнительные опции.


Габаритные и присоединительные размеры

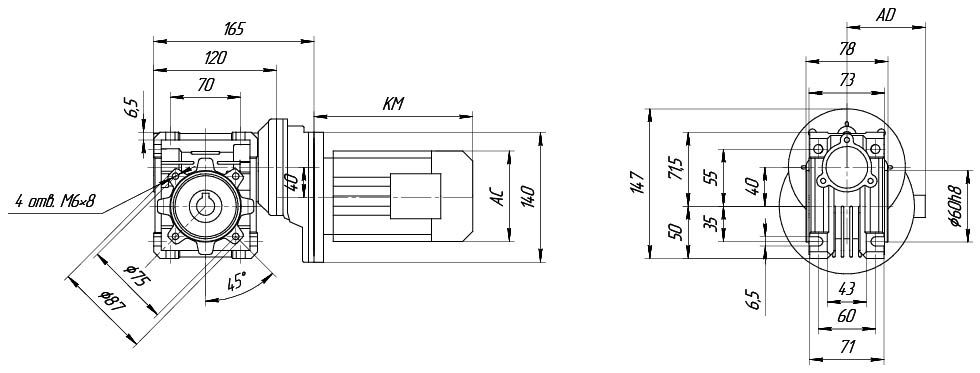

UD-PC063/RV040

мотор-редуктор PC063-PV040-01.jpg

Исполнение выходного вала

Цельный и полый вал

RV_040 полый вал
Dh8 b t
18 6 20.8
19* 6* 21.8*

* - Специальное исполнение

Односторонний и двухсторонний

RV_030-04

d h6 B B1 G1 L L1 f b1 t1
18 40 43 78 128 164 м6 6 20,5

UD-PC063/RV050

мотор-редуктор UD-PC063-PV050-01.jpg

Выходные валы

Цельный и полый вал

RV_050_выходной вал

Dh8 b t
25 8 28.3
24* 8* 27.3*

* - Специальное исполнение

Односторонний и двухсторонний

RV_030-04
d h6 B B1 G1 L L1 f b1 t1
25 50 53,5 92 153 199 м10 8 28

UD-PC063/RV063

мотор-редуктор UD-PC063-PV063-01.jpg

Выходные валы

Цельный и полый вал



Dh8 b t
25 8 28.3
24* 8* 31.3*

* - Специальное исполнение


Односторонний и двухсторонний

RV_030-04

d h6 B B1 G1 L L1 f b1 t1
25 50 53,5 112 173 219 м10 8 28


Монтажные исполнения

Реактивная штанга


RV_025-04

Редуктор K1 G KG KH R
UD-RV-040 100 14 31.5 10 18
UD-RV-050 100 14 38.5 10 18
UD-RV-063 150 14 49 10 18


Варианты сборки (монтажные положения)

UD-PC063-RV (аналог РС-NMRV 63)

мотор-редуктор PC063-PV040-04.jpg

С реактивной штангой

Реактивная штанга мотор редуктора UD-PC063-RV (аналог РС-NMRV 63)

С выходным фланцем

Монтажные положения UD-PC063-RV (аналог РС-NMRV 63) с выходным фланцем

С выходным валом

Монтажные положения UD-PC063-RV (аналог РС-NMRV 63) с выходным валом


Технические характеристики

Мощ­ность двигателя, кВт Час­то­та вра­ще­ния вых. вала, об/мин, n2, 1/мин Кру­тя­щий мо­ме­нт, Нм Сер­вис-­фактор fs Пе­ре­да­точ­ное чис­ло i Тип мотор-­ре­дук­то­ра Дви­га­тель IEC Ра­диаль­ная наг­руз­ка, Fr2
0.09

UDM 50A2
AIS 56A2
АИР 50А2

UDM 50B4
AIS 56B4
АИР 50В4
12.0 47 1.3 75 UD-PC063+RV040 63B6 3283
10.0 51 1.4 90 3488
7.5 62 1.1 120 3490
6.0 72 0.8 150 3490
5.0 79 0.7 180 3490
6.0 73 1.6 150 UD-PC063+RV050 4840
5.0 81 1.3 180 4840
3.8 94 0.9 240 4840
3.0 106 0.7 300 4840
3.8 99 1.7 240 UD-PC063+RV063 6270
3.0 109 1.4 300 6270
0.12

UDM 50B2
AIS 56B2
АИР 50В2

UDM 50A4
AIS 63A4
АИР 56А4
18.7 42 1.2 75 UD-PC063/RV040 UDM 56А4
AIS 63A4
АИР 56А4
2833
15.6 46 1.2 90 3011
11.7 57 0.9 120 3314
9.3 66 0.7 150 3490
7.8 74 0.6 180 3490
12.0 62 1.0 75 UD-PC063+RV040 63C6 3283
10.0 68 1.1 90 3488
7.5 83 0.8 120 3490
9.3 68 1.3 150 UD-PC063/RV050 UDM 56А4
AIS 63A4
АИР 56А4
4840
7.8 75 1.1 180 4840
5.8 88 0.8 240 4840
4.7 98 0.7 300 4840
12.0 63 1.7 75 UD-PC063+RV050 63C6 4506
10.0 70 2.1 90 4788
7.5 84 1.5 120 4840
6.0 97 1.2 150 4840
5.0 108 1.0 180 UD-PC063/RV063   4840
3.8 125 0.7 240 4840
5.8 92 1.5 240 AIS 63A4
АИР 56А4
6270
4.7 103 1.2 300 6270
6.0 101 2.1 150 63C6 6270
5.0 112 1.8 180 6270
3.8 131 1.3 240 6270
3.0 145 1.0 300 6270
0.18

UDM 56A2
AIS 63A2
АИР 56А2

UDM 56B4
AIS 63B4
АИР 56В4

UDM 63A6
AIS 71A6
АИР 63А6
18.7 64 0.8 75 UD-PC063/RV040 UDM 56B4
AIS 63B4
АИР 56В4
2833
15.6 70 0.8 90 3011
11.7 85 0.6 120 3314
18.7 64 1.4 75 UD-PC063+RV050 3889
15.6 71 1.5 90 4132
11.7 87 1.1 120 4548
9.3 101 0.9 150 4840
7.8 113 0.7 180 4840
5.8 133 0.6 240 4840
9.3 103 1.7 150 UD-PC063/RV063 UDM 56B4
AIS 63B4
АИР 56В4
6270
7.8 117 1.4 180 6270
5.8 139 1.0 240 6270
4.7 155 0.8 300 6270


Комплектующие


1. Защитный кожух

Защитный кожух для NMRV.jpg



2. Боковой фланец

Боковой фланец для червячного мотор-редуктора UD-PC-RV (аналог PC-NMRV)

3. Цельный выходной вал



выходной цельный вал двусторонний.jpg       выходной цельный вал односторонний.jpg



4. Реактивная штанга


Реактивная штанга.jpg




5. Другие комплектующие


  • Термостойкие сальники
  • Три вида смазок: для работы при низких температурах, для работы при высоких температурах и подходящая для пищевой промышленности.
